产品介绍
用途

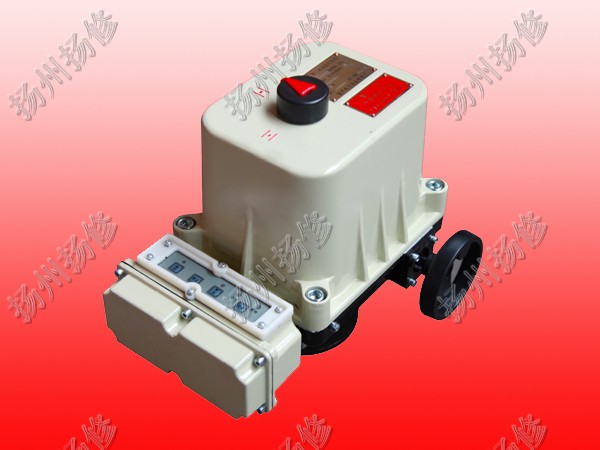

2SDQ(B)系列非侵入式部分回转阀门电动执行机构适用于开启和关闭蝶阀、球阀、挡板等角行程阀门的执行机构。该 产品可广泛应用于电站、石油化工、给排水、船舶、市政工程等过程工业部门。隔爆型可在Ⅱ类A、B级T1、T2、T3、T4组爆炸性气体的工况环境下工作。

主要特点

1. 结构紧凑、体积小，重量轻。壳体采用高强度铝合金压铸而成；

2. 全自动手切换机构；

3. 带机械力矩保护及机械限位；

4. 非侵入式设计：实现免侵入式用户调试；

5. 精确定位，采用单圈绝对霍尔传感器实现行程位置控制；

6. 人机界面，采用高清晰度、高对比度OLED显示屏、全中文人机对话菜单；

7. 相序自适应，执行机构旋向可自由设定，可自动校正电源相序；

8. 缺相保护，具有电源缺相和输出缺相保护功能；

9. 遥控，采用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与浏览；

10.信号自由组态，最多可输出6路接点信号供用户选择使用，每一路信号可自由定义；

11.故障自诊断，强大的故障自诊断功能和运行数据记录功能，方便用户及时快速地处理故

障，掌握设备运行状态。

技术参数

环境温度

－20℃～＋70℃

环境湿度

≤95%（＋25℃时）

工作制式

开关型 S2—10min；调节型 S5—10%，630c/h；

防护等级

IP67

防爆标志

EX dIIBT4

基本误差

≤±1.0%

回差

≤1.0%

转矩重复偏差

≤±10%

位置重复偏差

≤±1°

主要电气参数

电 源

三相 380V AC 50Hz

接插件

端子数

23芯、25芯

接 点

电源 660VAC/DC 25A

信号 250VAC/DC 16A

导线截面

电源 ≤2.5mm平方

信号 ≤1.5mm平方

输入/输出信号

开关量输入

电压 24VDC±20%

电流 ≤10mA

脉冲宽度 >100ms

光电隔离 带反向电压保护

设定值输入

范围 4～20mA

输入阻抗 250Ω

开关量输出

输出方式 无源接点

容量 250VAC 3A/125VDC 3A

位置反馈输出

范围 4～20mA

负载能力 ≤750Ω

线性度 ≤0.3%

死 区

0.6%～4.0%
