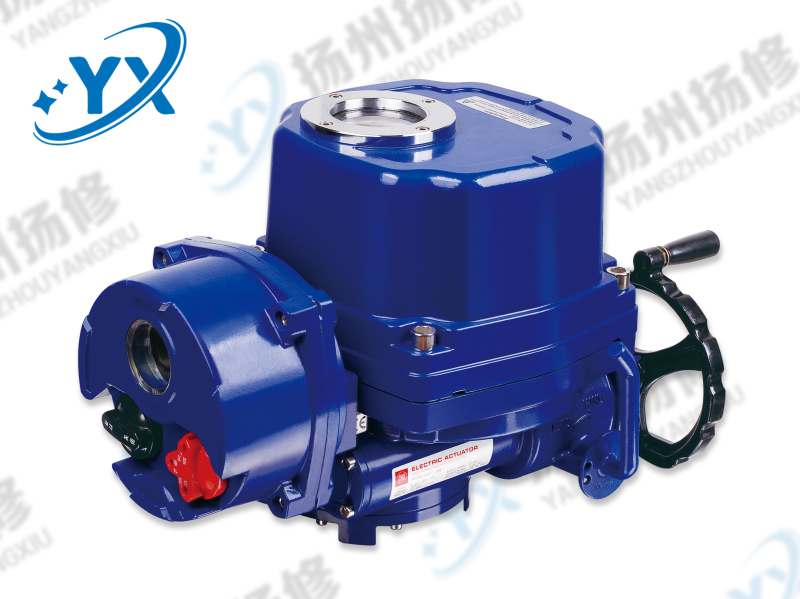

产品名称: HQ系列智能型电动执行器

发布日期: 2018-12-20

点击数: 477

询价: 点击产品询价

二维码:

简述:

产品详情

1、产品概述

HQ系列电动执行器用于控制90°旋转的阀门及其他同类产品,如蝶球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、造纸、电站、供热,轻工等各行业中。它以380V/220V/110V交流电源为驱动。电源,以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,输出扭距达3000Nm。

2、性能特点

2.1壳体

壳体为硬质铝合金,经阳极氧化处理和聚酯粉末图层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68和防爆型供选择。

2.2电机

全封闭式鼠笼式电机,体积小,扭距大,惯性力小,绝缘等级为F级,内置热保护开关,可防止损坏电机。

2.3手动结构

手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。

2.4指示器

指示器安装在中心轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更方便

2.5干燥器

用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。

2.6限位开关

机械,电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,且不受手轮过量的影响。

2.7扭距开关

(HQ-010除外)可提供过载保护,防止损坏电机。(出厂前已设定好,请用户不要随意更改设置)

2.8自锁

精密的双蜗轮蜗杆机构可高效传输大扭距,效率高,噪音低(50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠部分稳定可靠,无需再加油。

2.9防脱螺栓

拆除外壳时,螺栓附在壳体上,不会脱落。

2.10安装

底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。

2.11线路

控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出。

2.12智能模块
采用集成度高,功耗很低的单片机与模拟电路混合的控制板,更采用全金属外挂式安装,使执行器电机热源与控制板有效隔离,很大程度地提高了软件及硬件的抗干扰性能及耐温性。
2.13阀位数字显示
执行器在打开或关闭过程中,阀位的变化在液晶屏上以大数字方式实时显示。
2.14相序自动调整
智能型执行器自动检测接入的三相电源相序,无需用户考虑三相电源的相序问题。



3、主要技术参数,标准件



3.1HQ系列角行程电动执行器技术参数

输出

动作时间60/50HZ

***大轴

F

额定电流(A50HZ

手轮转数

Kg-m

90°

mm

W

110V

220V

380V

440V

N

kg

HQ-008

8

13/16

φ20

15

1.20

0.45

N/A

N/A

10

7.4

HQ-015

15

21/25

φ22

40

1.65

0.88

0.31

0.30

11

13

HQ-020

20

21/25

φ22

40

1.67

0.89

0.31

0.30

11

13

HQ-030

30

26/31

φ35

40

1.85

0.92

0.35

0.34

13.5

23

HQ-050

50

26/31

φ35

90

3.60

1.55

0.59

0.58

13.5

24

HQ-060

60

26/31

φ35

90

3.65

1.60

0.60

0.59

13.5

24

HQ-080

80

31/37

φ45

180

4.10

2.15

0.85

0.79

16.5

29

HQ-120

120

31/37

φ45

180

4.20

2.35

0.87

0.81

16.5

29

HQ-200

200

93/112

φ65

180

4.10

2.15

0.85

0.79

49.5

78

HQ-300

300

93/112

φ65

180

4.20

2.35

0.87

0.81

49.5

78
