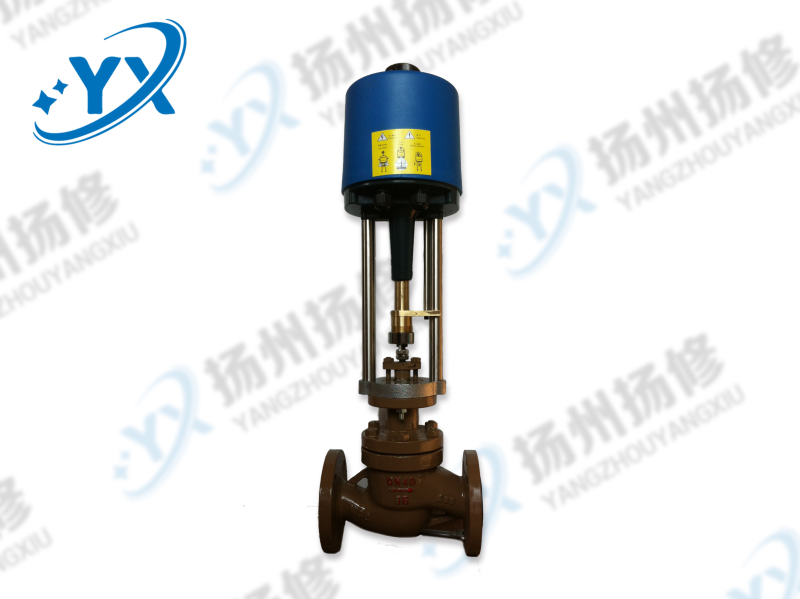

PSL电动执行器
PSL系列执行机构电器部件布线严谨并与传动部件完全隔离，提高了执行机构运行的可靠性，传动部件采用CNC加工的小齿隙密封齿轮传动，具有效率高、噪音低、寿命长、稳定可靠，不会因工艺环境，如介质入口力的波动而造成执行机构共振等特点。
1.PSL直行程执行机构
PSL直行程执行机构主要是由相互隔离的电器控制部分和齿轮传动部分组成。电机作为连接两隔离部分的中间部件，电机按控制要求输出转矩，通过多极正齿轮传递到梯形丝杆上，丝杆通过杆螺纹变换转矩为推力。此杆螺纹能自锁，并且将直线行程通过与阀门的适配器传递到阀杆。执行机构出轴带有一个防止转动的止转销，出轴的径向锁定装置可以作为位置指示器。 锁定装置连有一个连杆，连杆随输出轴同步运行，通过与连杆连接的线路板将输出轴位移转换成电信号，提供给伺服放大器做为比较信号和阀位反馈输出，同时执行机构的行程也可由开关板上的两个主限位开关来限制，并由两个机械限位档块来调整限定位置。
2.PSQ角行程执行机构
PSQ角行程执行机构主要是由相互隔离的电器控制部分和齿轮传动部分组成，电机做为连接两隔离部分的中间部件。电机转矩通过主齿轮传送到行星齿轮，主齿轮驱动行星齿轮带动中空的齿轮。中空齿轮比二级齿轮少三个齿，因此可以由行星齿轮驱动，行星齿轮转一周中空齿轮转动三个齿，行星齿轮的外部始终啮合一个蜗杆齿轮，运行时也不分开，这种设计使电机在故障或阀门转矩意外增加时可直接通过手轮进行手动控制。 执行机构有两个螺纹止档机构限位，也有两限位开关来实现电限位，每个转向的行程范围可以通过限位开关的位置来控制，阀门开度由一个凸起的显示器指示，独特的转矩开关可调整从50%-100%的最大转矩，实现转矩保护，以防止阀门被卡死时造成的阀杆损坏。
产品选型
PS系列电子式一体化电动执行机构体积小、重量轻、功能强、伺服放大器可内装、操作方便、可广泛适用于管道的阀门、风门的开关控制和调节控制。
(一)PSL直行程电动执行机构PSL系列直行程电动执行机构最大行程达到100mm，最大推力可达到25KN，适合于直线动作的阀门开关和调节控制。
PSL直行程电动执行机构主要技术参数:
|
标准型号 |
推力(KN) |
速度(mm/s) |
最大行程(mm) |
电源(v) |
功耗(w) 电机保护 |
出线连接 |
手动操作 |
防护等级 |
重量(kg) |
|
PSL201 |
1.0 |
0.4 |
50 |
220VAC |
35 允许堵转 |
2×M20X1 |
手轮 |
IP67 |
4.25 |
|
PSL202 |
2.0 |
0.4 |
50 |
220VAC |
40 允许堵转 |
2×M20X1 |
手轮 |
IP67 |
4.50 |
|
PSL204 |
4.5 |
0.4 |
50 |
220VAC |
45 热敏开关 |
2×M20X1 |
手轮 |
IP67 |
5.00 |
|
PSL208 |
8.0 |
1.00 |
50 |
220VAC |
80 热敏开关 |
2×M20X1 |
手轮 |
IP67 |
7.00 |
|
PSL210 |
10.0 |
1.00 |
50 |
220VAC |
80 热敏开关 |
2×M20X1 |
手轮 |
IP67 |
7.00 |
|
PSL312 |
12.0 |
1.0 |
65 |
220VAC |
130 热敏开关 |
3×M20X1 |
手轮 |
IP65 |
10.00 |
|
PSL314 |
14.0 |
1.0 |
65 |
220VAC |
130 热敏开关 |
3×M20X1 |
手轮 |
IP65 |
10.00 |
|
PSL320 |
20.0 |
1.00 |
100 |
220VAC |
140 热敏开关 |
3×M20X1 |
手轮 |
IP65 |
20.00 |
|
PSL325 |
25.0 |
1.00 |
100 |
220VAC |
140 热敏开关 |
3×M20X1 |
手轮 |
IP65 |
20.00 |
