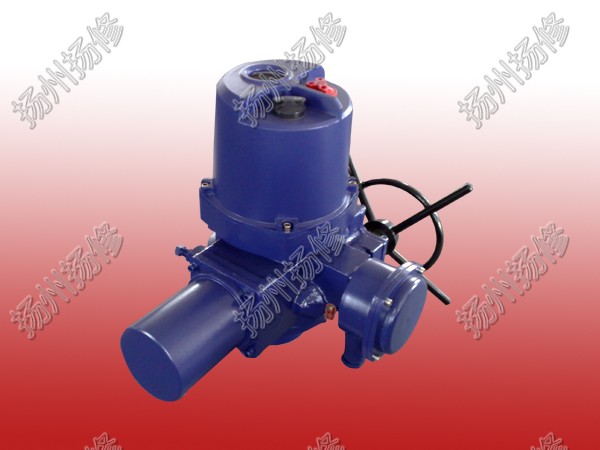

QTZ系列部分回转调节型电动执行机构
本系列电动装置可远距离控制,也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。 电源:常规,三相380V(50Hz)特殊,三相660V、415V(50Hz、60Hz);单相220V、110V(50Hz、60Hz)3.2 工作环境3.2.1 环境温度: -40~+80℃3.2.2 相对湿度:≤95%(25℃时)
部分回转调节型电动执行器可接收4-20mA输入输出模拟量信号,可远距离控制,也可现场操作。
部分回转阀门电动装置,简称为 Q 型电装。是阀门实现开启、关闭或调节控制的驱动设备,适用于蝶阀、球阀、旋塞阀和风门等做 90 °回转的阀门。
部分回转电动装置按防护类型可分为户外型和隔爆型;
按控制方式又可分为常规型、整体型和整体调节型。
基座号
|
型号
|
输出转矩(N·m)
|
最大阀杆直径(mm)
|
手动速比
|
输出转速(r/min)
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
电机功率(KW)
|
Q1
|
QTZ10
|
100
|
22
|
88
|
0.03
|
0.06
|
0.09
|
0.09
|
0.18
|
0.18
|
QTZ20
|
200
|
28
|
0.06
|
0.09
|
0.12
|
0.12
|
0.25
|
0.25
|
QTZ30
|
300
|
0.06
|
0.12
|
0.18
|
0.18
|
0.37
|
0.37
|
QTZ40
|
400
|
42
|
0.12
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
Q2
|
QTZ60
|
600
|
74
|
0.18
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
QTZ90
|
900
|
50
|
0.18
|
0.25
|
0.37
|
0.37
|
0.75
|
0.75
|
QTZ120
|
1200
|
0.18
|
0.37
|
0.55
|
0.55
|
1.1
|
1.1
|
Q3
|
QTZ200
|
2000
|
60
|
67
|
0.37
|
0.55
|
0.75
|
1.1
|
-
|
-
|
QTZ250
|
2500
|
0.55
|
0.55
|
0.75
|
1.1
|
-
|
-
|
QTZ300
|
3000
|
0.55
|
0.75
|
1.1
|
-
|
-
|
-
|
QTZ400
|
4000
|
0.55
|
0.75
|
-
|
-
|
-
|
-
|
QTZ500
|
5000
|
0.75
|
1.1
|
-
|
-
|
-
|
-
|
DQ型叠加式
型号
|
输出转矩(N.m)
|
输出转速
(r/min)
|
最大阀杆直径(mm)
|
配用Z型电装型号
|
电机功率(KW)
|
额定电流(A)
|
手动速比
|
DQTZ50
|
500
|
0.5
|
40
|
Z10-24
|
0.25
|
1.3
|
48
|
DQTZ100
|
1000
|
0.5
|
40
|
Z10-24
|
0.25
|
1.3
|
48
|
DQTZ200
|
2000
|
0.5
|
40
|
Z15-24
|
0.37
|
1.6
|
48
|
DQTZ300
|
3000
|
0.5
|
50
|
Z20-24
|
0.55
|
2.4
|
48
|
DQTZ400
|
4000
|
0.5
|
50
|
Z20-24
|
0.55
|
2.4
|
48
|
DQTZ500
|
5000
|
0.5
|
50
|
Z30-24
|
0.75
|
3.0
|
48
|
DQTZ600
|
6000
|
0.5
|
60
|
Z30-24
|
0.75
|
3.0
|
48
|
DQTZ800
|
8000
|
0.44
|
70
|
Z45-24
|
1.1
|
3.4
|
54
|
DQTZ1000
|
10000
|
0.44
|
70
|
Z45-24
|
1.1
|
3.4
|
54
|
DQTZ1200
|
12000
|
0.44
|
70
|
Z60-24
|
1.5
|
6.5
|
54
|
DQTZ1600
|
16000
|
0.4
|
80
|
Z90-24
|
2.2
|
7.2
|
60
|
DQTZ2000
|
20000
|
0.4
|
80
|
Z120-24
|
3
|
9
|
60
|
DQTZ3200
|
32000
|
0.2
|
100
|
Z180-18
|
4
|
11
|
1700
|
DQTZ4000
|
40000
|
0.2
|
100
|
Z180-18
|
4
|
11
|
1700
|
DQTZ6300
|
63000
|
0.2
|
120
|
Z250-18
|
5.5
|
14
|
1700
|
DQTZ8000
|
80000
|
0.2
|
120
|
Z350-18
|
7.5
|
19
|
1700
|
注:粗线框内为常规供货
