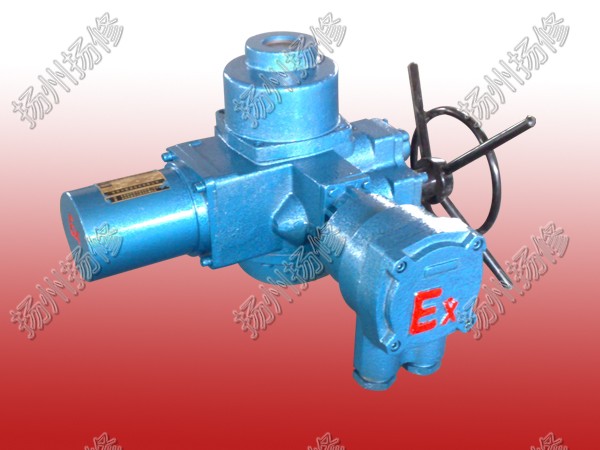

产品名称: QB系列部分回转隔爆型电动执行机构

发布日期: 2018-12-20

点击数: 3293

询价: 点击产品询价

二维码:

简述:

产品详情

   部分回转隔爆型电动执行机构产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定;隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

    部分回转电动装置按防护类型可分为户外型和隔爆型;
    按控制方式又可分为常规型、整体型和整体调节型。
2.型号表示方法
 Q­―
  A表示带现场按钮;F表示带4-20mA信号输出

  Z:表示整体型;T:表示整体调节型
  防护类型:B表示隔爆型;无代号为户外型

输出转速:阿拉伯数字表示,单位r/min(转/分)
额定输出转矩:阿拉伯数字表示,单位kgf?m
产品型式:Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。
型号示例
1)DQW10-1EB 表示部分回转电动装置,输出转矩10kgf?m(100 N?m),输出转速1 r/min,隔爆型。
2)DDQW1200-0.44EBT叠加结构,输出转矩12000N.m,输出转速:0.44 r/min,防爆一体化智能型。
3.工作环境和主要技术参数
3.1 电源:常规,三相380V(50Hz)
特殊,三相660V、415V(50Hz、60Hz);
单相220V、110V(50Hz、60Hz)
3.2 工作环境
3.2.1 环境温度: -20~+60℃  (特殊订货 -40~+80℃)
3.2.2 相对湿度:≤95%(25℃时)
3.2.3 防护类型
3.2.3.1户外型:用于无易燃、易爆和无腐蚀性介质的场所;
3.2.3.2隔爆型:有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。(详见GB3836.1)
3.2.4 防护等级:IP55(特殊订货IP65、IP67)
3.2.5工作制:短时10分钟(特殊订货30分钟)
3.3 技术参数
3.3.1部分回转电动装置技术参数见1
部分回转电动装置技术参数见表1

基座号

型号

输出转矩N·m

最大阀杆直径(mm

手动速比

输出转速(r/min

0.5

1

1.5

2

3

4

电机功率(KW

Q1

QBZ10

100

22

88

0.03

0.06

0.09

0.09

0.18

0.18

QBZ20

200

28

0.06

0.09

0.12

0.12

0.25

0.25

QBZ30

300

0.06

0.12

0.18

0.18

0.37

0.37

QBZ40

400

42

0.12

0.18

0.25

0.25

0.55

0.55

Q2

QBZ60

600

74

0.18

0.18

0.25

0.25

0.55

0.55

QBZ90

900

50

0.18

0.25

0.37

0.37

0.75

0.75

QBZ120

1200

0.18

0.37

0.55

0.55

1.1

1.1

Q3

QBZ200

2000

60

67

0.37

0.55

0.75

1.1

-

-

QBZ250

2500

0.55

0.55

0.75

1.1

-

-

QBZ300

3000

0.55

0.75

1.1

-

-

-

QBZ400

4000

0.55

0.75

-

-

-

-

QBZ500

5000

0.75

1.1

-

-

-

-

     DQ型叠加式

型号

输出转矩(N.m)

输出转速

(r/min)

最大阀杆直径(mm)

配用Z型电装型号

电机功率(KW)

额定电流(A)

手动速比

DQBZ50

500

0.5

40

Z10-24

0.25

1.3

48

DQBZ100

1000

0.5

40

Z10-24

0.25

1.3

48

DQBZ200

2000

0.5

40

Z15-24

0.37

1.6

48

DQBZ300

3000

0.5

50

Z20-24

0.55

2.4

48

DQBZ400

4000

0.5

50

Z20-24

0.55

2.4

48

DQBZ500

5000

0.5

50

Z30-24

0.75

3.0

48

DQBZ600

6000

0.5

60

Z30-24

0.75

3.0

48

DQBZ800

8000

0.44

70

Z45-24

1.1

3.4

54

DQBZ1000

10000

0.44

70

Z45-24

1.1

3.4

54

DQBZ1200

12000

0.44

70

Z60-24

1.5

6.5

54

DQBZ1600

16000

0.4

80

Z90-24

2.2

7.2

60

DQBZ2000

20000

0.4

80

Z120-24

3

9

60

DQBZ3200

32000

0.2

100

Z180-18

4

11

1700

DQBZ4000

40000

0.2

100

Z180-18

4

11

1700

DQBZ6300

63000

0.2

120

Z250-18

5.5

14

1700

DQBZ8000

80000

0.2

120

Z350-18

7.5

19

1700
